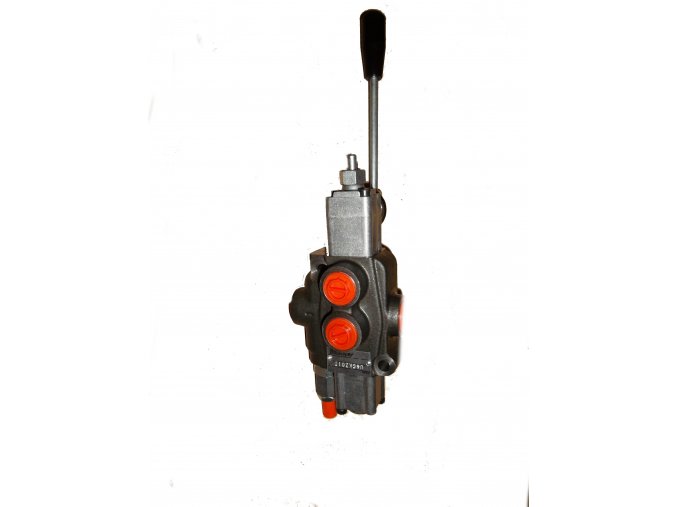

Hydraulický rozvádzač pre štiepačky dreva 1/35

Hydraulické rozvaděče pro univerzální použití v zemědělství, lesnictví, stavebnictví, průmyslu. Jednoduché a dostupné řešení.

1-sekciový hydraulický rozvádzač pre štiepačky dreva, hydraulické lisy, nožnice a pod.

Prietok: 35 l / min
Prevádzkový tlak max 300 bar
Dvojčinný
Nastaviteľný poistný ventil


Rozmery závitov: P, T = G 3/8 "- A, B = G 3/8"
V neutrálnej polohe voľný prietok P - T A, B uzavreté


Pre ovládanie dvojčinných hydraulických valcov

Zapojenie:
Vstup od čerpadla P
Spiatočka do nádrže T
Výstupy zo sekcií k spotrebičom A, B

Pokiaľ na ovládaciu páku alebo ovládacie zdvihátko rozvádzača nepôsobí vonkajšia sila, je šupátko rozvádzača udržiavané pružinou v polohe 1, v ktorej hydraulická kvapalina neustále preteká v smere P - A a B - T a vyvoláva spätný pohyb (zasúvanie) piestu štiepačky. K ustanoveniu šupátka do neutrálnej polohy, kedy kvapalina prúdi smerom P - T a A, B sú uzavreté, je potrebný mechanický doraz, ktorý pri zasunutí piesta do východiskovej polohy pôsobí na ovládacie zdvihátko rozvádzača. Ak je teda piest štiepačky vo východiskovej polohe, kedy jeho mechanický doraz pôsobí na ovládacie zdvihátko, nachádza sa šupátko rozvádzača v neutráli, kedy kvapalina voľne preteká z čerpadla do nádrže. Pre vysúvanie piesta štiepacím klinom je potrebné držať ovládaciu páku v pracovnej polohe. Ak dojde k uvolnení ovládacej páky, potom sa piest opäť automaticky zasúva, kým jeho mechanický doraz nepresunie šupátko do neutrálnej polohy.
